DL2XL


Beschreibung Arduino Nano und Module

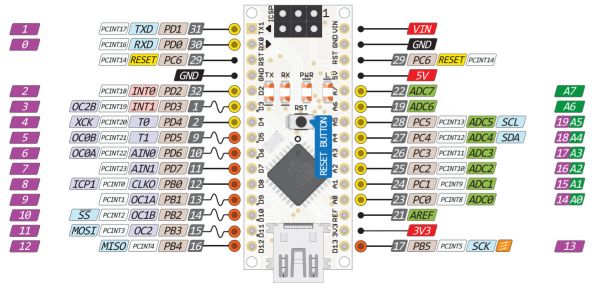

Belegung des Arduino Nano


Bild groß zum Ausdruck

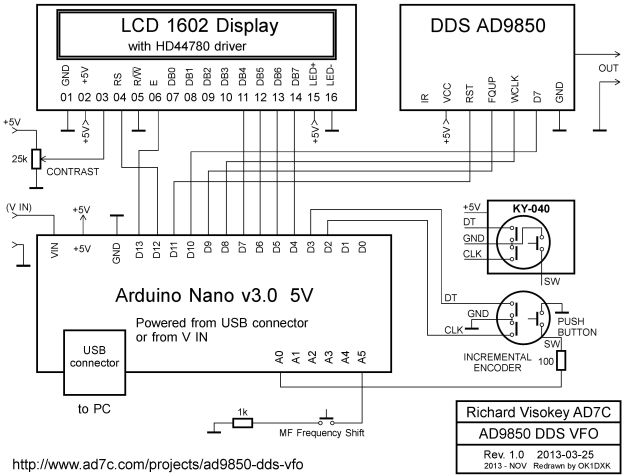

Beschaltung Arduino Nano mit AD9850-Modul (Orginal)

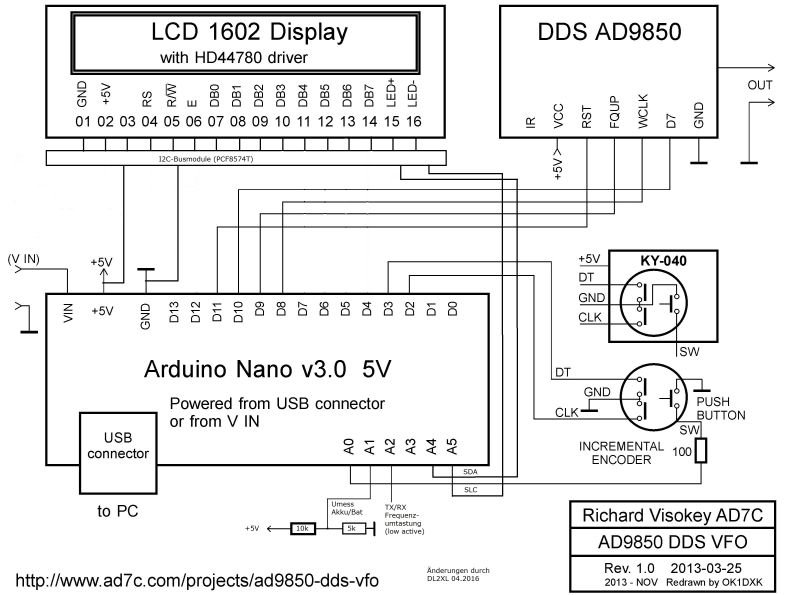

Beschaltung Arduino Nano mit AD9850 DDS-Modul nach DL2XL

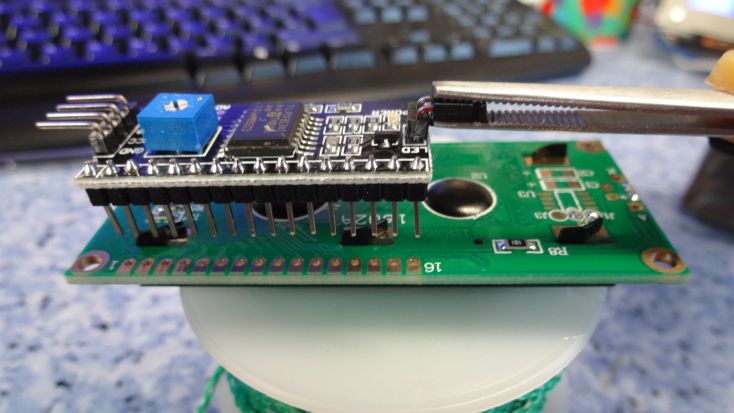

Display mit I2C-Busmodul (PCF8574T)

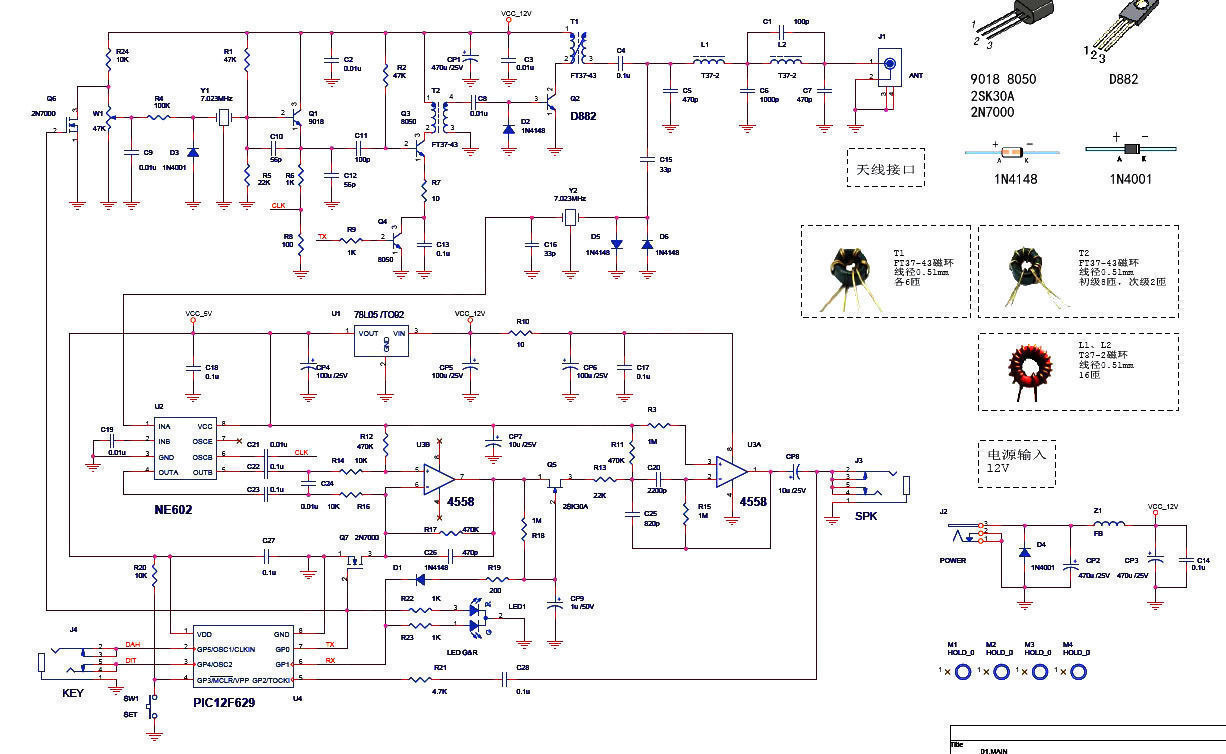

Schaltung Rockmite clone (Orginal)

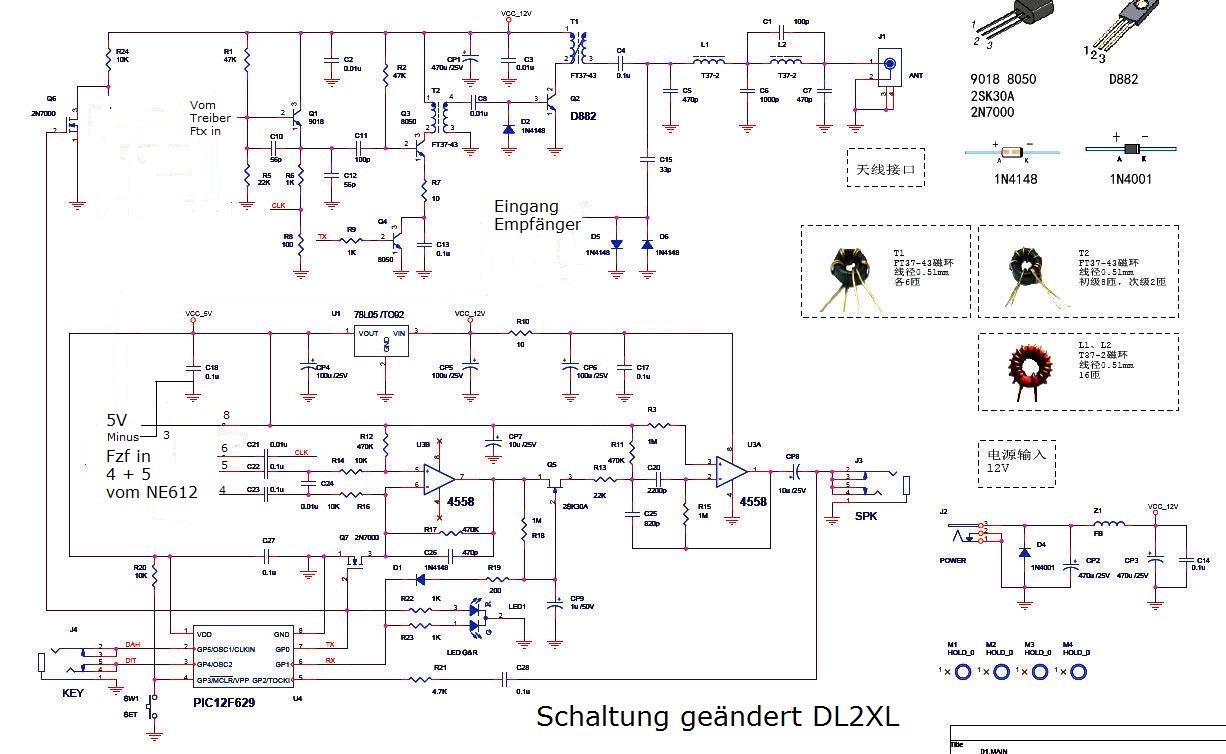

Schaltung Rockmite clone nach Änderungen von DL2XL
